Весь потребный инструмент для работы перечислять не имеет смысла, достаточно упомянуть сварочный инвертор, угловую шлифмашину (болгарку) и приспособления для измерения. Вместо болгарки также отлично подойдет газовый резак. Первая операция – отрез боковой части баллона по заводскому сварочному шву с предварительным наполнением водой. Получаем открытый проем для установки колосников в топливник печки и отрезанную часть, куда надо поставить дверцы.

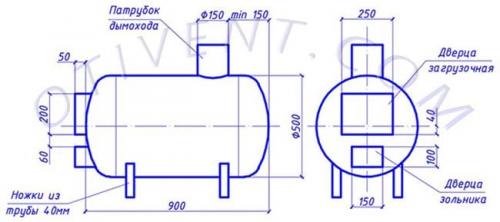

Затем нужно порезать железо на заготовки определенных размеров, ориентируясь на чертеж металлической банной печи:

Важный момент, касающийся вопроса, как правильно разместить патрубок дымохода на корпусе печи. Чтобы избежать больших потерь тепла, не стоит его прилаживать к задней части, как это делают разные мастера-умельцы. Лучше вырезать отверстие и приварить патрубок сверху, отступив от края не менее 150 мм, как это изображено на чертеже. Это позволит дымовым газам обращаться в задней части топливника перед выходом наружу и таким способом интенсивнее отдавать тепло в помещение бани.

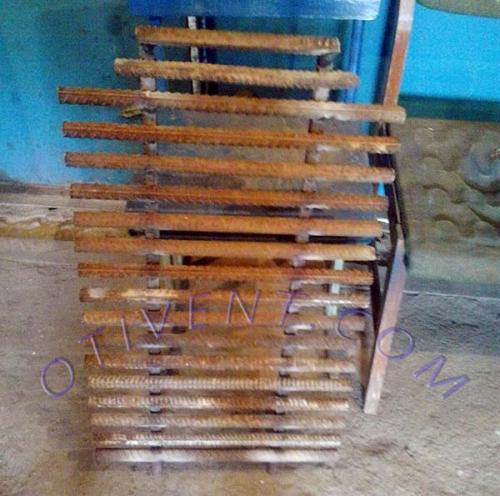

По размерам, указанным на чертеже, необходимо из арматуры сделать колосниковую решетку, приварив к 2 продольным прутьям множество поперечных с шагом 45—50 мм, как это сделано на фото:

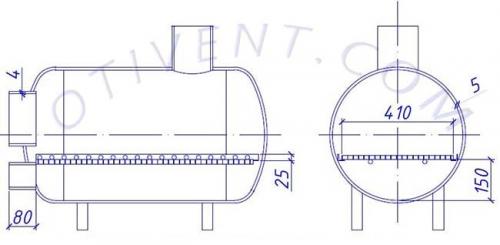

Конструкцией данной металлической печи для бани предусматривается опирание решетки на 2 уголка, прикрепленных к внутренним стенкам топливника посредством электросварки. Колосники не должны быть жестко привязаны к уголкам, а просто лежать сверху, как это показано на чертеже печи в разрезе:

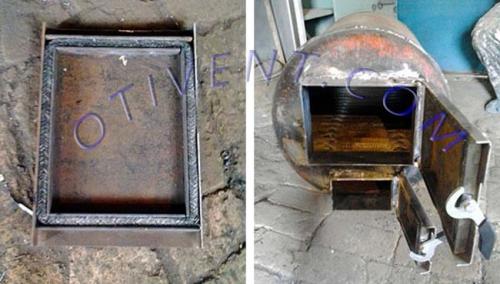

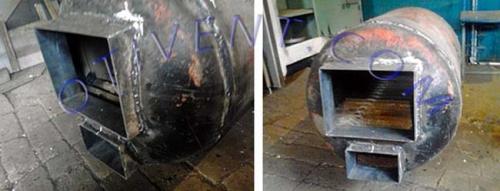

В отрезанной части корпуса болгаркой вырезают проемы, куда устанавливается обрамление дверец. К самим дверкам изнутри привариваются ребра, потом навесы и покупные ручки. Между ребер вкладывается уплотнительный асбестовый шнур. Монтировать дверцы на место лучше после того, как в самодельной печи установлена колосниковая решетка и отрезанная часть герметично приварена на место.

Ввиду того что баллон имеет по бокам закругления, изнутри перед дверцей зольника образуется пологий подъем подовой части. Благодаря ему металлическая печь для бани, сделанной из баллона своими руками, хорошо поддается очистке, золу легко выгребать наружу. В самодельной печке из трубы в этом месте появится неудобный порожек, поэтому дверку надо ставить как можно ниже.

Печь из трубы вертикальная. Преимущества и недостатки печей из трубы

Среди основных технических требований, которые предъявляются к материалам для изготовления банных печей, прежде всего, я бы выделил жаростойкость, высокую механическую прочность, долговечность и высокую коррозионную устойчивость, способность выдерживать резкие перепады температуры, а также высокое значение теплоемкости и теплопроводности.

Несмотря на то, что черный металл нельзя считать абсолютно устойчивым против коррозии, по всем остальным показателям, стальная толстостенная труба диаметром 500-600 мм, в данном случае является наиболее приемлемым вариантом, и далее я постараюсь доступно объяснить, почему:

1. Черный металл обладает достаточной механической прочностью, хорошо выдерживает многократные значительные перепады температур, а кроме того, имеет низкий коэффициент линейного теплового расширения и высокий коэффициент теплопередачи;

Схема распределения тепловых потоков в горизонтальной каменке.

1. За счет большой толщины стенок (не менее 8 мм), такая печь обладает достаточной теплоемкостью, поэтому какое-то время может сохранять тепло даже после прогорания топлива, а кроме того, толстостенная труба не так быстро разрушается под действием водяной и температурной коррозии, поэтому, при грамотной эксплуатации, сможет прослужить не один десяток лет;
2. Благодаря круглому внутреннему сечению трубы, боковые стенки и свод топочного отделения имеют цилиндрическую или куполообразную форму, что обеспечивает максимально эффективное распределение и отбор тепла от горящего топлива, и способствует созданию хорошей естественной тяги в печи;

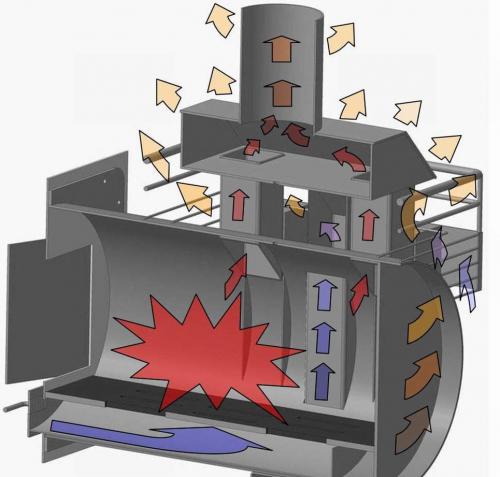

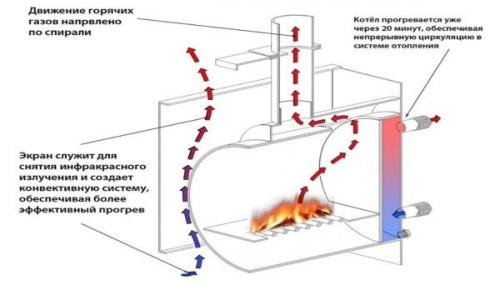

Распределение тепловых потоков в горизонтальной печи с вторичной камерой и водяным баком на задней стенке.

1. Изготовление каменки из круглой трубы позволяет свести к минимуму количество прямых углов и общую протяженность сварных швов, которые, как известно, являются самым первым очагом образования коррозии , а также наиболее вероятным местом утечки дыма и угарного газа в помещение при отсутствии нормальной тяги в дымоходе;
2. Несмотря на то, что в настоящее время цена черного металла существенно возросла, такой вариант по-прежнему остается наиболее дешевым. К тому же, я считаю, что не обязательно покупать на металлобазе новую стальную трубу как товарное изделие, а попытаться поискать подходящий отрезок б/у на пунктах приема вторчермета, или же договориться купить по сходной цене у прораба, непосредственно на месте проведения строительных работ или прокладки магистральных трубопроводов.

Если труба имеет один прямой сварной шов, ее нужно установить так, чтобы он был направлен вниз, в сторону поддувала.

Для изготовления банной печи я советую попытаться найти горячекатаную бесшовную трубу, однако как вариант, можно также использовать электросварную прямошовную трубу с одним продольным швом по осевой линии.
Более дешевые спиралешовные трубы с винтовым сварным швом, я не рекомендую использовать для этих целей, поскольку при сильном нагреве они могут деформироваться.

Источник: https://bannye-pechi.postroivsesam.info/stati/pech-iz-truby-dlya-bani-svoimi-rukami-pechka-iz-truby-svoimi-rukami-poshagovaya-instrukciya

Печь для бани из трубы 530 горизонтальная чертеж. Горизонтальная печь из трубы – видео

Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.

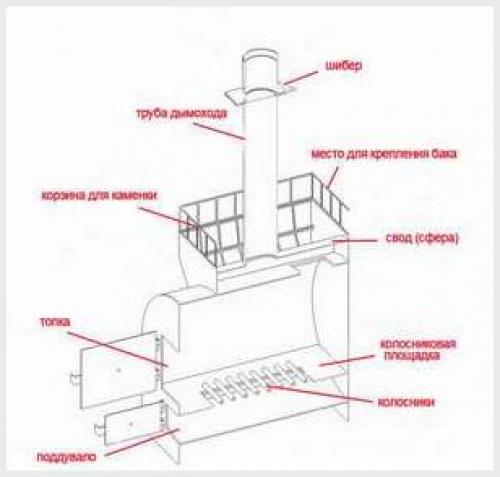

Этапы работ по изготовлению печи своими руками:

1. Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
2. Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.

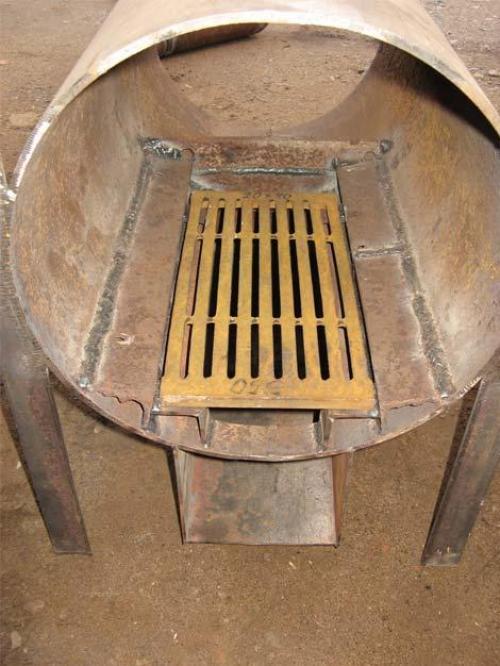

3. Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
4. Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
5. Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
6. В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
7. Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.



Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.

8. Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
9. Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
10. Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
11. Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
12. К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.

Самодельные печи для бани из металла чертежи. Проектировка и подбор материала

В большинстве своем самодельные печки для бани представлены стальными и кирпичными моделями. Конечно, встречаются и оригинальные конструкции, использующие фабричные детали (например, цельнолитые чугунные топки), но они являются скорее исключением, а потому рассматривать их мы не станем.

Металлическая печь из стальных труб – самое простое устройство. Для его изготовления нам понадобится отрезок стальной трубы или толстостенной бочки, а также сварочный аппарат и болгарка.

Итак, если стальная модель нам по душе – приступаем  к планированию работ:

Для начала необходимо определиться с особенностями конструкции

Проще всего скачать в сети чертежи самодельных банных печей и выбрать подходящий вариант.
Впрочем, при необходимости можно спроектировать устройство и самостоятельно, отталкиваясь от размеров труб, имеющихся в нашем распоряжении.  Здесь важно правильно подобрать мощность печки, которая будет примерно равна половине объема топки (в литрах).

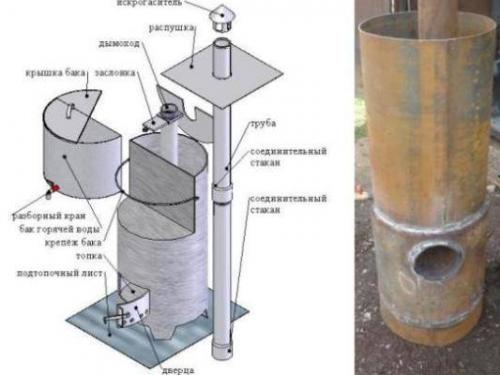

Устройство стальной модели – один из вариантов

• Как правило, для изготовления всех заготовок применяются стальные трубы с толщиной стенки не менее 8-10 мм. Чтобы сделать стандартную компактную печь для парилки нужно  около полутора метров такой трубы.
• Также нам понадобится несколько решеток и листовой металл. Размеры металлического листа нужно определить заранее, поскольку они зависят от габаритов отдельных элементов.
• Кроме этого стоит купить два комплекта петель и защелок для дверцы топки и зольного ящика, кран для бака с водой и т.д. Цена этих деталей невысока, так что о превышении бюджета можно не волноваться.

Когда все материалы закуплены – можно начинать изготовление конструкции своими руками.
