Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.

Этапы работ по изготовлению печи своими руками:

1. Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
2. Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.
3. Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
4. Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
5. Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
6. В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
7. Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.
Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.
8. Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
9. Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
10. Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
11. Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
12. К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.

Печь для бани из трубы с дожигом. Печи длительного горения: почему они греют лучше и дольше?

Есть известная фраза — «вылететь в трубу». Ее часто употребляют в переносном смысле, обозначая плачевное финансовое положение, ну а в случае с каминами и печами это словосочетание используют в самом что ни на есть прямом смысле. Ведь при относительно простой конструкции прибора и не закрытой задвижке тепло действительно очень быстро вылетает в трубу. А потому многие производители пытаются сократить потери тепла и добавляют в конструкцию камеру дожига отходящих газов, которая превращает обычное устройство в печь длительного горения

Печи длительного горения — эффективные, компактные и относительно недорогие — пользуются заслуженной популярностью уже много лет. В отличие от обычных, такие приборы имеют две камеры. Одна из них, нижняя, работает как топка в обычном камине. После того, как дрова прогорают в ней в течение 10-20 минут, приток воздуха сводят до минимума, закрыв специальные технологические отверстия, и дымовые газы поступают во вторую, верхнюю камеру. Там они дожигаются, получив дополнительную порцию кислорода извне, которая поступает через специальные инжекторы.

По сути, дрова не горят, а тлеют. Но, как ни странно, КПД у печей длительного горения намного выше, чем у обычных. Дело в том, что при нехватке кислорода топливо почти полностью превращается в топочный газ (смесь метана, водорода, моноксида углерода и проч.), а он при сжигании дает очень много тепловой энергии.

КПД печи длительного горения составляет в среднем 70-80%. У каминов с отрытой топкой этот показатель не превышает 10-15%

Конструкция печи Bullerjan с камерой дожига

Как нетрудно догадаться, описываемые устройства слабо дымят, и зола в них скапливается медленно. Но справедливости ради стоит заметить, что у экономичного горения есть и свои минусы. В дымоход поступает полностью отработанный и почти остывший дым. И если труба не утеплена должным образом, на ее стенках будет скапливаться конденсат, стекающий в камеру дожига. Кроме того, это чревато ослаблением тяги.

Впрочем, об устройстве дымохода стоит поговорить подробнее. Печь длительного горения можно подключить и к традиционному кирпичному, и к модульному керамическому дымоходу. Но проще и дешевле будет смонтировать так называемый «сэндвич» — вложенные друг в друга стальные трубы с тепоизолирующей прослойкой из каменной ваты. В любом случае труба должна иметь высоту не менее 6 м. Это важно для хорошей тяги. Желательно, чтобы дымоходный канал был совершенно прямым. Делать колена не рекомендуется. Но если без них не обойтись, важно следить, чтобы угол изгиба не превышал 45º.

Печи длительного горения нельзя эксплуатировать при полностью открытых заслонках. На такой режим работы они не рассчитаны

Но вернемся к конструкции печи. Чтобы повысить отопительный эффект, производители снабжают свои устройства различными теплообменниками (калориферами). Вариантов немало. Например, это может быть система конвективных труб, соприкасающихся с топкой. Снизу в них через специальные отверстия поступает холодный воздух, а сверху выходит хорошо прогретый.

Конструкция печи с щелевым конвектором

В некоторых моделях роль теплообменника играет дополнительный металлический кожух. Под этой «рубашкой» образуется прослойка из теплого воздуха, увеличивающая КПД печи. Есть также устройства с водяным контуром.

В зависимости от эффективности теплообменника у печей с одинаковыми топочными камерами скорость прогрева помещения может различаться в 1,5-2 раза. Определить, насколько хороша та или иная конструкция, довольно просто. Чем больше площадь калорифера, тем выше отопительный эффект.

Разумеется, калорифер — не единственное, на что нужно обратить внимание при выборе печи. Модели различаются по мощности (от 4 до 50 кВт), от которой напрямую зависит объем отапливаемого помещения. Этот момент следует уточнить у производителя или продавца. Впрочем, даже самой «слабой» модели по силам протопить комнату площадью около 20 м².

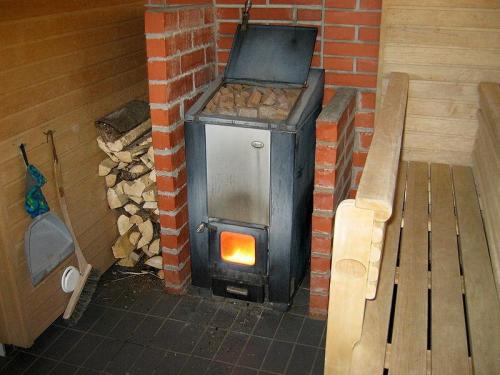

Как сварить печь для бани чертежи. Конструктивные особенности и разновидности печей

Каждая печь имеет свои отличия в характеристиках. Виды печей:

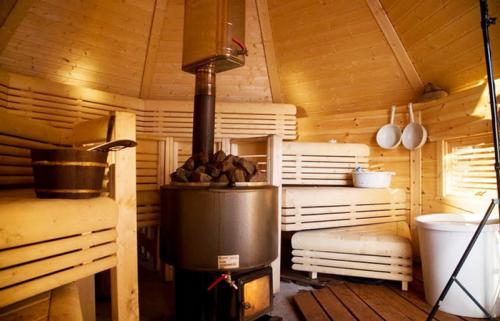

Печь для бани на дровах. Это самый популярный вариант печи. Она состоит из топки, дымохода, зольника и колосников. Изготавливают такие печи из металла или камня. Они так часто становятся выбором среди поклонников бани, потому что имеют преимущества: даже небольшие габариты устройства могут дать достаточное количество тепла для прогревания большой комнаты. Такие печи используют даже когда на объекте нет газоснабжения. Этот вид печи самый простой в исполнении. Также она обладает успокаивающим эффектом — звуком потрескивающих дров.

Чугунная печь. Они, в свою очередь, делятся на печи временного и постоянного горения. В первом случае для топки используются дрова. Пользоваться баней можно когда все дрова сгорят. Для печи постоянного горения в качестве топлива применяют жидкое топливо или газ. При втором варианте парная пригодна для использования уже когда печь только топится. Такой вид печки прогреет комнаты быстрее и распределит пар более равномерно по всей площади помещения.

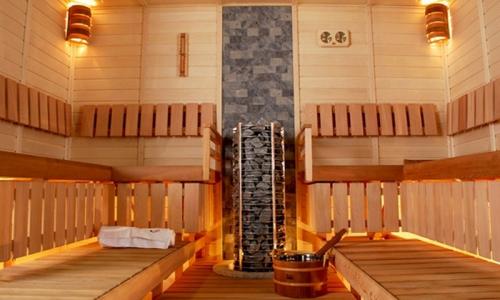

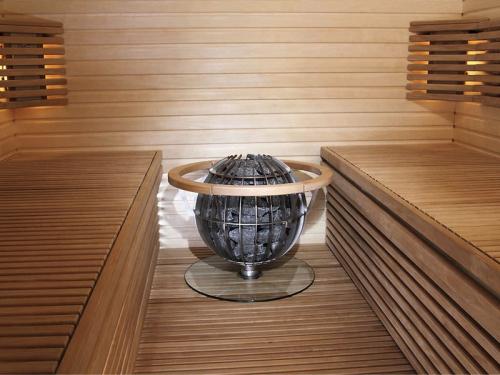

Электрическая печь. Бывает в разных размерах, обладает разными характеристиками по эффективности и мощности. Как и предыдущая, быстро нагревается и служит длительное время. Плюс в том, что электрической печи не нужен дымоход. Еще они не затратны.

Печь для финской сауны. Они дают сухой пар в сочетании с высокой температурой. Такие печи бывают как в электрическом варианте, так и используя в качестве топлива дрова. Такую печь можно сделать своими руками. Потребуются лишь специальные чертежи и инструкция.

Для того, чтобы использовать печь на максимум, желательно знать некоторые особенности. К примеру, печь для бани на дровах можно также топить и другими твердыми видами топлива. Допускается уголь и брикеты. Если правильно подойти к задаче как сделать печь для бани, то она будет долго служить и радовать надежностью работы.

Печи из чугуна подключаются к центральному газоснабжению для работы. Использование газовых баллонов в этих целях не рекомендуется, ввиду повышенной взрывоопасности.

Печи, которые для горения используют жидкость, выделяют специфический запах.

Останавливаясь в выборе на электропечи, то предварительно лучше проверить проводку. Такие печи не очень экономны для больших помещений, что также стоит учесть.

Стоимость самой сборки печи будет зависеть от многих параметров, в первую очередь от ее размеров.

Какая печь лучше вертикальная или горизонтальная. Основание

Закладывать основание для печи лучше на этапе возведения бани , а не тогда, когда у вас уже готов чистовой пол. Поэтому те, кто вполне определился с типом будущей печки, начинают вот с чего:

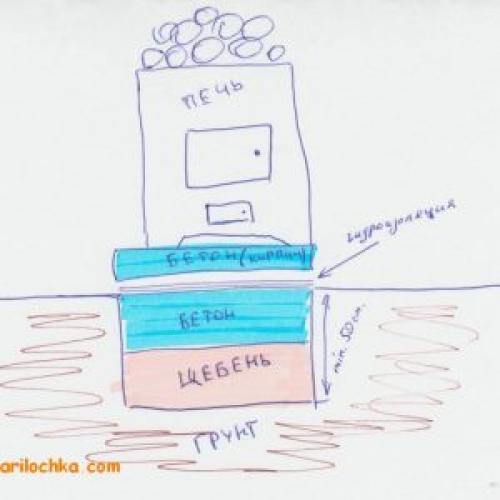

Сначала необходимо вырыть яму под бетонное основание . Его размеры разнятся для горизонтального и вертикального положения трубы-основы. Например, если у вас вертикальная печь из трубы диаметром 50-53 см, то бетонный подиум делается 70х70 см.

Итак, яма. Длину и ширину вы прикинули из сказанного выше, а глубина должна быть где-то полметра . Но не пугайтесь, первые 30 см уйдут под песчано-гравийную подушку, которая нужна для большей устойчивости основания.

Перед заливкой основания делается стяжка из жидкого бетона (тонкий слой). Соотношение цемента и песка 1 к 4, воду — сколько надо. Этот слой должен просохнуть перед продолжением работ.

Далее на него укладывается слой гидроизоляции , к примеру, листы рубероида, а уже поверх гидроизоляции будет заливаться само основание. Для него делается опалубка. В состав бетона можно добавить мелкий гравий , тогда соотношение будет следующим: 1 часть цемента на 2,5 части песка и 4 части гравия, вода по необходимости.

Поверхность выравнивается с помощью уровня — это важно! После застывания на нее укладывается кирпич, например, шамотный, но годится и красный. Можно положить один, можно — два ряда кирпича. Связкой должен быть исключительно глиняный раствор .

Когда основание закончено, переходите к созданию защитного экрана . Его размеры тоже зависят от размеров и положения печи. Но, так как печка всегда или рядом со стенкой или вообще в уголке, то горючие стены положено защищать огнеупорным экраном, а предпочтительнее — вообще заменить кусок стены на огнеупор, особенно, если у печи выносная топка .
